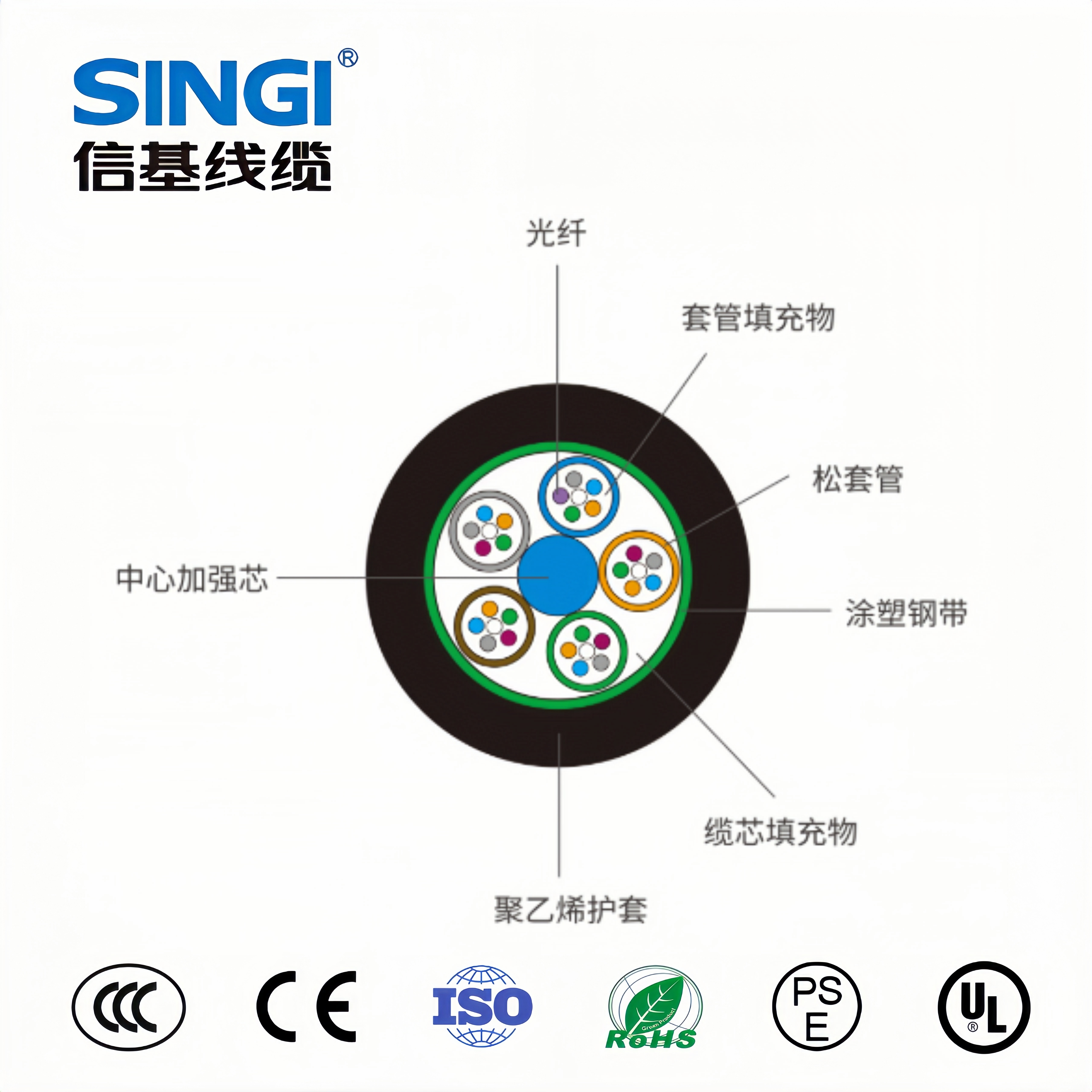

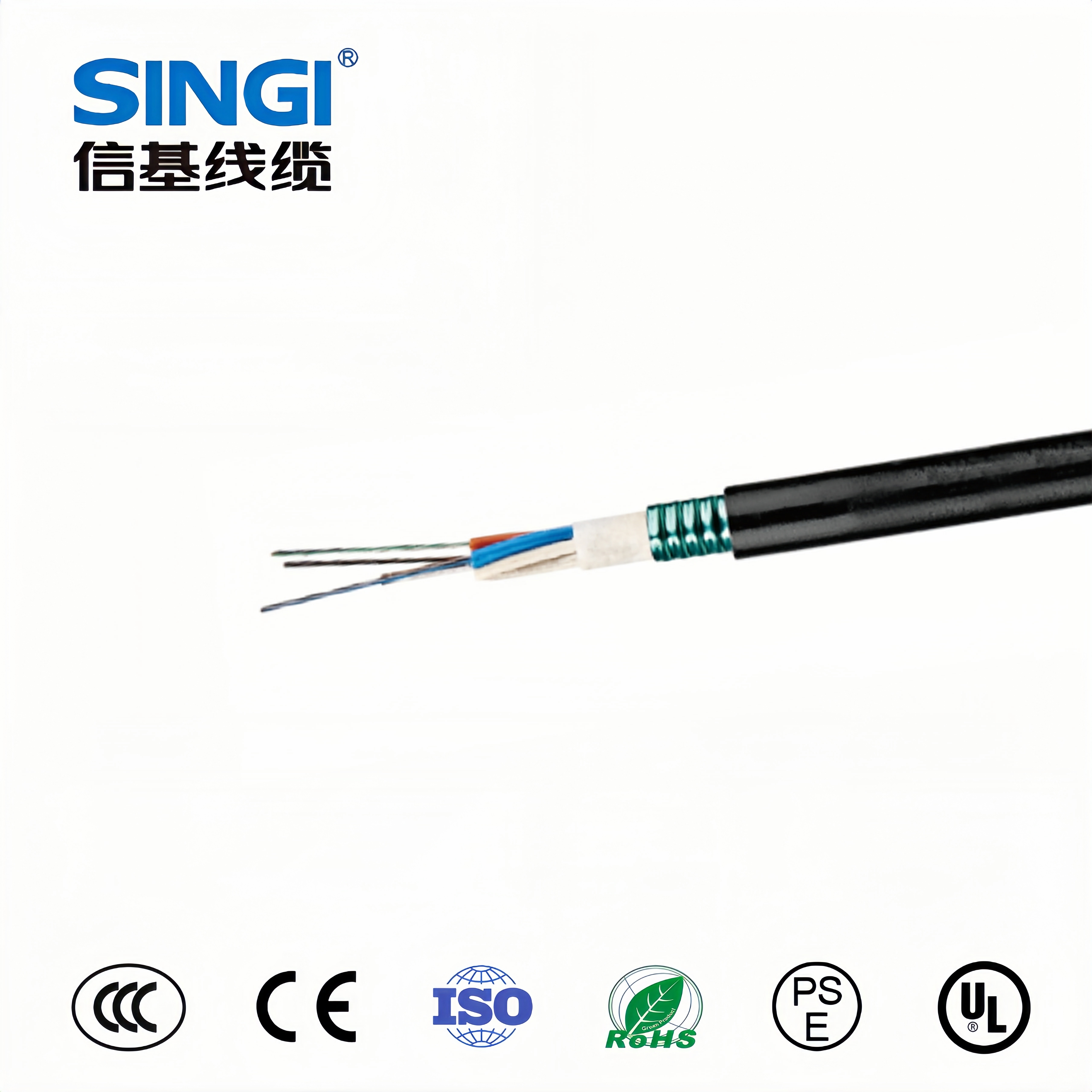

GYTS光缆的结构是将250um光纤套入高模量材料制成的松套管中,松套管内填充防水化合物.缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。
GYTS光缆的结构是将250um光纤套入高模量材料制成的松套管中,松套管内填充防水化合物.缆芯的中心是一根金属加强芯,对于某些芯数的光缆来说,金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。双面涂塑钢带(PSP)纵包后挤制聚乙烯护套成缆。
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏,对光纤进行了关键性保护
特别设计的紧密的光缆结构,有效防止套管回缩
良好的抗压性和柔软性
PE护套具有很好的抗紫外辐射性能
采用下列措施来确保光缆的防水性能
单根钢丝中心加强芯
松套管内填充特种防水化合物
完全缆芯填充
双面涂塑钢带(PSP)提高光缆的抗透潮能力
适用:管道、架空、直埋
| 光缆型号(以2纤递增) | 光纤数 | Tubes | Filters | 光缆直径 (mm) | 光缆重量 (kg/km) | 允许拉升力(N) 长期/短期 | 允许扁压力 (N/100mm) 长期/短期 | 弯曲半径 (mm) 静态/动态 |
|---|
| GYTS | 4 | 1 | 4 | 9 | 80 | 600/1500 | 300/1000 | 10D/20D
|
储存、使用温度:-40℃ 至 +70℃
GYTS光缆符合YD/T 901-2001和IEC60794-1标准。
